ZWY型煤礦用移動式瓦斯抽放泵

　　產品特點：

　　ZWY系列煤礦用移動式瓦斯抽放泵站，主要用于煤礦井下抽放瓦斯以減少局部瓦斯涌出量、防治煤與瓦斯突出的一種專用安全裝備。目前有 13 種型號，抽氣量范圍在 6—130 之間。

　　它主要由抽氣系統、監測控制系統、進出氣管路以及移動泵底盤、護罩等部分組成。具有結構合理、體積小、可移動、易安裝、易操作，運行安全可靠等特點，同時還具有泵站抽放參數及環境瓦斯?jié)舛缺O(jiān)測、泵站供水監測功能，并能實現環境瓦斯?jié)舛瘸迗?bào)警斷電及泵站供水異常斷電控制，同時還可以通過孔板流量計測定、計算抽放瓦斯流量，是治理礦井瓦斯超限和防治煤與瓦斯突出的抽放設備。可作為礦井局部的、臨時的瓦斯抽放設備，彌補礦井地面抽放系統范圍和能力的不足，還可作為地方中小型礦井瓦斯抽放的主要設備。

　　用途與適用范圍：

　　移動站的用途和適用范圍主要體現在以下幾方面：

　　•不具備建立地面瓦斯抽放系統的礦井，如出現局部瓦斯涌出或局部煤與瓦斯突出區域。需要短期抽放瓦斯的特點，如有溶侗火巖縫瓦斯噴出的礦井。

　　•有的礦井雖有地面抽放泵站，但井下工作區偏遠，無法實現有效抽放，可利用移動泵站進行接力抽放。

　　•地方中小煤礦可采用移動泵站抽放，投資小，見效快，具有較好的安全與經濟效益。

　　•用于瓦斯科研實驗，在建立地面瓦斯抽放泵站之前，用移動泵站井下抽試，由試驗確定最佳抽放方法和參數，為建立永久性、地面泵站抽放系統提供可靠的依據，避免盲目投資造成浪費。

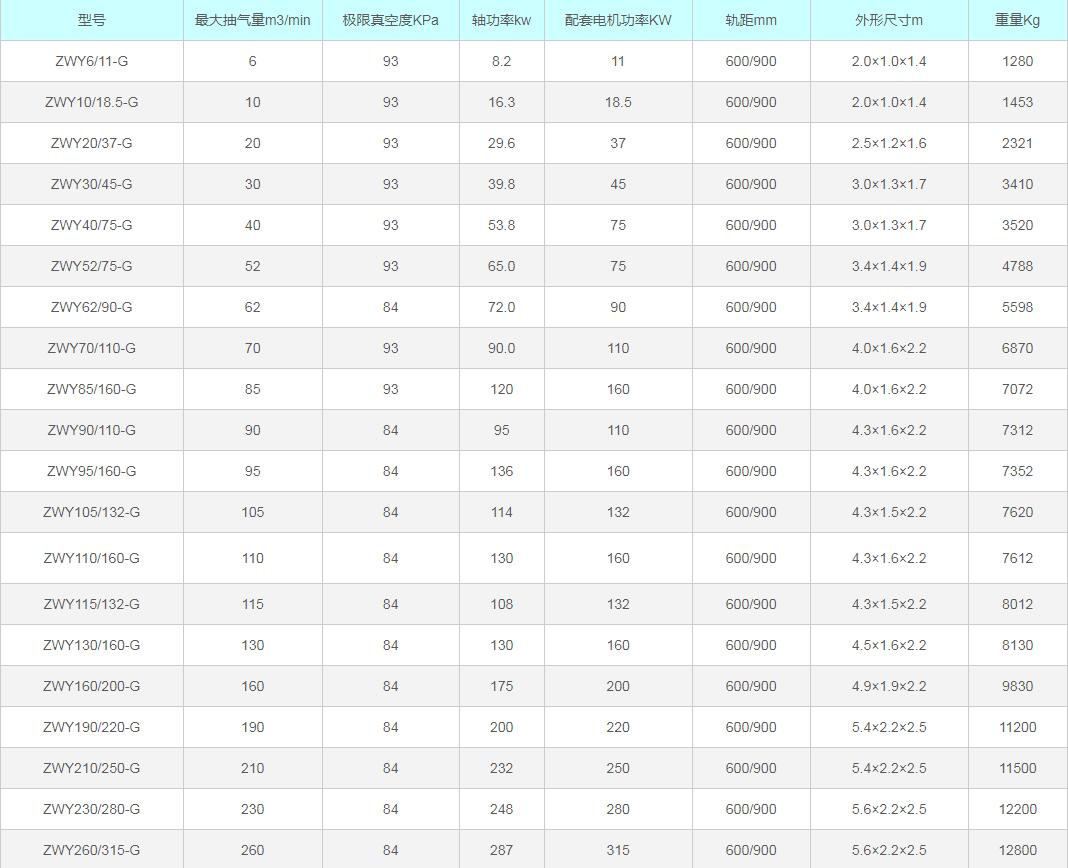

　　主要技術指標：

結構特征與工作原理：

　　煤礦用移動式瓦斯抽放泵站常規配置主要包括：水環真空泵、礦用隔爆型三相一部電動機、恒水位汽水分離器、停水?dāng)嚯娧b置、瓦斯超限斷電裝置(含智能型高低濃度甲烷傳感器、智能型甲烷斷電儀)、孔板流量計裝置、隔爆型真空電磁啟動器及地盤的組成。軟化水裝置及管道瓦斯多參數監測部分作為可選裝置，按用戶要另外提供。其結構分為之聯式、皮帶式和減速轉動三種。

　　• 水環真空泵工作原理

　　葉輪篇心的安裝在接近圓形的泵體內，當葉輪按圖示箭頭方向旋轉時，它的轉動使泵內工作液沿泵體內壁形成一旋轉液環。這時在兩相鄰葉片、葉輪輪轂和液環內表面之間形成一個被工作液密閉的氣腔。隨著葉輪的旋轉，此氣腔在泵內的吸氣區體積逐步增大，其內部壓力下降，從而將氣體吸入泵內;在排氣區，氣腔體積逐步減小，其內部壓力上升，從而將氣體排出泵外。

　　• 恒水位氣水分離器

　　氣水分離器用于水環境真空泵排氣口端，由于水環境真空泵吸氣靠水環形成密封腔，故排氣口氣體中含有一定量的水份，因此，需要把水從氣體中分離出來。氣水分離器液位顯示并通過 U 形管路保證水位恒定，達到自動防水功能。

　　• 瓦斯超限斷電裝置

　　瓦斯超限斷電裝置是用于實時監測移動泵站工作環境甲烷濃度，當甲烷濃度超警戒線( 1% )時，甲烷傳感器發聲光報警;當甲烷濃度超過 1.5% 時，甲烷斷電儀通過控制電路控制電磁啟動器斷電，已確保瓦斯泵站工作的安全可靠性。

　　• 軟化水裝置(可選配置)

　　軟化水裝置適用于軟化天然水，天然水經過軟化水裝置時，阻止稅種原來能夠結成硬質水垢的鈣、鎂、碳酸根等離子的結合，不致硬結到泵蓋及葉輪上，從而達到阻礙或延緩結垢的目的。

　　• 孔板流量計裝置

　　孔板流量計用以測定瓦斯抽放管路中的瓦斯流量。當氣體經管路過通過孔板時，在孔板兩側產生壓差，通過壓差可以計算出管路中氣體的流量。

　　• 停水?dāng)嚯娧b置

　　停水?dāng)嚯娧b置是用于監測供水情況，以避免泵站在無水情況下空轉，損壞泵體。
